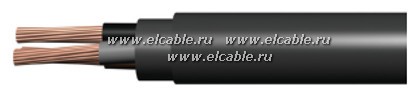

Кабели силовые гибкие с пластмассовой изоляцией. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
1. Токопроводящая жила– медная многопроволочная, соответствует 5 классу по ГОСТ 22483.
2. Обмотка– в кабелях марок КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из слюдосодержащих лент.
3. Изоляция– из ПВХ пластиката, для кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из ПВХ пластиката пониженной пожарной опасности. Изолированные жилы имеют отличительную расцветку.
4. Скрутка– изолированные жилы многожильных кабелей скручены.
5. Внутренняя оболочка– из ПВХ пластиката, для кабелей марок КГВВнг(А), КГВЭВнг(А) из ПВХ пластиката пониженной горючести, для кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из ПВХ пластиката пониженной пожарной опасности.
6. Экран– для марок КГВЭВнг(А), КГВЭВнг(А)-LS, КГВЭВнг(А)-FRLS из медных проволок.
7. Оболочка- из ПВХ пластиката, для кабелей марок КГВВнг(А), КГВВ-Пнг(А), КГВЭВнг(А) из ПВХ пластиката пониженной горючести, для кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из ПВХ пластиката пониженной пожарной опасности.
Для кабелей в тропическом исполнении к марке кабеля добавляется буква Т (КГВВнг(А) –Т).
Номинальное напряжение кабелей, число и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение основных жил кабелей, мм2 |
|
| Номинальное напряжение, кВ |
|||
| 0,66 |
1 |
||
| КГВВ, КГВВнг(А), КГВВнг(А)-LS, КГВВнг(А)-FRLS |
1 |
1,5 - 50 |
1,5 - 300 |
| 2 и 3 |
1,5 - 240 |
||
| 4 |
|||
| 5 |
|||
| КГВЭВнг(А) КГВЭВнг(А)-LS, КГВЭВнг(А)-FRLS |
1 |
1,5 – 50 |
1,5 - 300 |
| 2 и 3 |
1,5 - 120 |
||
| 4 |
1,5 - 95 |
||
| 5 |
1,5 - 70 |
||
| КГВВ-П, КГВВ-Пнг(А) |
2 и 3 |
1,5 – 6,0 |
1,5 – 6,0 |
По требованию заказчика кабель может быть изготовлен с любым количеством и сечением жил.
Кабели соответствуют ГОСТ 31996-2012 и ГОСТ 31565-2012
