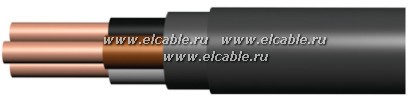

Кабели силовые с пластмассовой изоляцией, в том числе экранированные.Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012
1.Токопроводящая жила– медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция– для кабелей марок ВВГ, ВВГЭ, АВВГ, АВВГЭ из поливинилxлоридного пластиката, для кабелей марок ПвВГ, АПвВГ, ПвВГЭ, АПвВГЭ–из сшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка- изолированные жилы многожильных кабелей скручены в сердечник.
4. Внутренняя оболочка– из поливинилхлоридного пластиката или мелонаполненной невулканизированной резины .
5. Экран(для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ) – из медных лент.
6. Оболочка- из поливинилхлоридного пластиката.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
||
| номинальное напряжение , кВ |
||||
| 0,66 |
1 |
3 |
||
| АВВГ,АПвВГ,АВВГЭ, АПвВГЭ |
1 |
2,5-50 |
2,5-1000 |
(2,5-1000)* |
| 3,4 |
2,5-400 |
- |
||
| 2,5 |
2,5-240 |
|||
| ВВГ,ПвВГ,ВВГЭ, ПвВГЭ |
1 |
1,5-50 |
1,5-1000 |
(1,5-1000)* |
| 3,4 |
1,5-400 |
- |
||
| 2,5 |
1,5-240 |
|||
* –только для кабелей с медным экраном.
-Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
