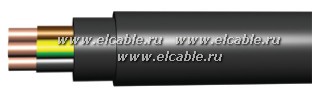

Кабели силовые с пластмассовой изоляцией, в том числе экранированные, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
1.Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилxлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы многожильных кабелей скручены в сердечник.
4. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной горючести.
5. Экран (для кабелей марок ВВГЭнг(А), АВВГЭнг(А)) – из медных лент.
6. Оболочка- из поливинилхлоридного пластиката пониженной горючести.
Кабели могут быть изготовлены в плоском исполнении (в обозначении добавляется буква «П»).
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
||
Номинальное напряжение, кВ |
||||
0.66 |
1 |
3 |
||
АВВГнг(А), АВВГЭнг(А), |
1 |
2.5-50 |
2.5-1000 |
2.5-1000 |
3.4 |
2.5-400 |
- |
||
2.5 |
2.5-240 |
|||
ВВГнг(А), ВВГЭнг(А), |
1 |
1.5-50 |
1.5-1000 |
1.5-1000 |
3.4 |
1.5-400 |
- |
||
2.5 |
1.5-240 |
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012
