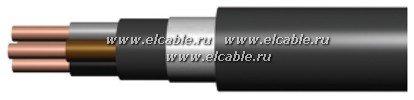

Кабели силовые с пластмассовой изоляцией, бронированные. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
1. Токопроводящая жила - медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - для кабелей марок ВБШв, АВБШв, АВБШвнг(А), ВБШвнг(А) из поливинилxлоридного пластиката, для кабелей марок ПвБШв, АПвБШв, ПвБШп, АПвБШп, АПвБШвнг(В), ПвБШвнг(В)–из сшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы многожильных кабелей скручены в сердечник.
4. Внутренняя оболочка– для кабелей марок ВБШв, ПвБШв, АВБШв, АПвБШв из поливинилхлоридного пластиката, для кабелей марок ПвБШп, АПвБШп – из полиэтилена или поливинилхлоридного пластиката, для кабелей марок АВБШвнг(А), ВБШвнг(А), АПвБШвнг(В), ПвБШвнг(В)– из поливинилхлоридного пластиката пониженной горючести .
5. Броня– из двух стальных оцинкованных лент.
6.Защитный шланг– для кабелей марок ВБШв, ПвБШв, АВБШв, АПвБШв из поливинилхлоридного пластиката, в кабелях марок АВБШвнг(А), ВБШвнг(А), АПвБШвнг(В), ПвБШвнг(В) из поливинилхлоридного пластиката пониженной горючести, в кабелях марок ПвБШп, АПвБШп – из полиэтилена.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
||
| Номинальное напряжение, кВ |
||||
| 0,66 |
1 |
3 |
||
| ВБШв, ПвБШв, ПвБШп, ВБШвнг(А), ПвБШвнг(В) |
1 |
- |
10-630 |
- |
| 3 |
1,5-50 |
1,5-400 |
6-240 |
|
| 4 |
- |
|||
| 2, 5 |
1,5-240 |
- |
||
| АВБШв, АПвБШв, АПвБШп, АВБШвнг(А), АПвБШвнг(В), |
1 |
- |
16-630 |
- |
| 3 |
2,5-50 |
2,5-400 |
10-240 |
|
| 4 |
- |
|||
| 2, 5 |
2,5-240 |
- |
||
-одножильные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
