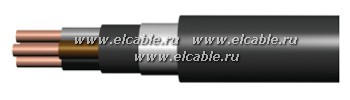

Кабели силовые с пластмассовой изоляцией, в оболочке (защитном шланге) из поливинилхлоридного пластиката пониженной опасности, в том числе бронированные. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
1.Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – для кабелей марок АВБШвнг(А), ВБШвнг(А) из поливинилхлоридного пластиката, для кабелей марок АПвВГнг(В), ПвВГнг(В)- из сшитого полиэтилена . Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется синего цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник с заполнением промежутков между жилами из поливинилхлоридного пластиката пониженной горючести или невулканизированной резиновой смеси пониженной горючести.
4. Внутренняя оболочка– из поливинилхлоридного пластиката пониженной горючести.
5. Экран (для одножильных кабелей марок АВБШвнг(А), ВБШвнг(А) на 3 кВ) – из медных лент.
6. Разделительный слой – для одножильных кабелей марок АВБШвнг(А), ВБШвнг(А) на 3 кВ из поливинилхлоридного пластиката пониженной горючести, для кабелей марок АПвВГнг(В), ПвВГнг(В) из ленты электроизоляционной стеклянной или стеклослюдосодержащей ленты
7. Броня (для кабелей марок АВБШвнг(А), ВБШвнг(А) –из двух стальных оцинкованных лент.
8. Оболочка (защитный шланг) - из поливинилхлоридного пластиката пониженной горючести.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
||
| Номинальное напряжение, кВ |
||||
| 0,66 |
1 |
3 |
||
| АВБШвнг(А) |
1 |
25-50 |
- |
240-630 |
| ВБШвнг(А) |
1 |
25-50 |
- |
240-630 |
| АПвВГнг(В) |
1 |
- |
2,5-360 |
- |
| 3 и 4 |
- |
2,5-300 |
- |
|
| 2 и 5 |
2,5-240 |
- |
||
| ПвВГнг(В) |
1 |
- |
1,5-630 |
- |
| 3 и 4 |
- |
1,5-300 |
- |
|
| 2 и 5 |
1,5-240 |
- |
-одножильные бронированные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-201
