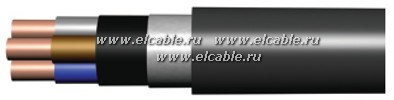

Кабели силовые с изоляцией и защитным шлангом из поливинилхлоридных композиций пониженной пожарной опасности, бронированные. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012. Марки ВБШвнг(А)-LS, АВБШвнг(А)-LS на 0,66 и 1 кВ ТУ 16.К71-310-2001 изготавливаются по лицензии ОАО "ВНИИКП".
1. Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (РЕ) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырех-, пятижильных кабелей скручены; двух- , трех- и пятижильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя оболочка - ПВХ пластиката пониженной пожарной опасности.
5. Броня - из двух стальных лент.
6. Защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
||
Номинальное напряжение, кВ |
||||
0,66 |
1 |
3 |
||
АВБШвнг(А)-LS |
1 |
- |
16-630 |
- |
3 |
2,5-50 |
2,5-400 |
10-240 |
|
4 |
- |
|||
2, 5 |
2,5-240 |
- |
||
ВБШвнг(А)-LS |
1 |
- |
10-630 |
- |
3 |
1,5-50 |
1,5-400 |
6-240 |
|
4 |
- |
|||
2, 5 |
1,5-240 |
- |
-одножильные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012
