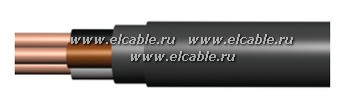

Кабели силовые с пластмассовой изоляцией.Кабели соответствуют требованиям ГОСТ 16442 - 80. * - для Министерства Обороны РФ.
1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилxлоридного пластиката.
3. Скрутка – изолированные жилы многожильных кабелей скручены. Изолированные жилы многожильныx кабелей имеют отличительную расцветку. Изоляция нулевыx жил выполняется голубого (светло- синего) цвета. Изоляция жил заземления выполняется двуxцветной (зелено-желтой расцветки).
4. Заполнение - для кабелей марок АВВГ, ВВГ, АВВГз, ВВГз, АВБбШв, ВБбШв- из ПВХ пластиката или невулканизированной резиновой смеси.
5. Поясная изоляция – для кабелей марок АВБбШв, ВБбШв - из материала изоляции или поливинилхлоридного пластиката.
6. Наружная оболочка – для кабелей марок АВВГ, ВВГ, АВВГз, ВВГз - из поливинилхлоридного пластиката.
7. Защитный покров – для кабелей марок АВБбШв, ВБбШв - типа БбШв по ГОСТ 7006.
Кабели могут быть изготовлены в плоском исполнении (в обозначении добавляется буква "П").
Обозначающие марки кабеля |
Число жил |
Номинальное сечение основных жил, мм2 |
Номинальное напряжение, кВ |
||
ВВГ |
1, 2, 3, 4 |
1.5 - 240 |
ВВГ3 |
2, 3, 4 |
1.5 - 50 |
АВВГ3 |
2, 3, 4 |
2.5 - 50 |
АВБбШв, ВБбШв |
6 - 240 |
|
АВВГ, ВВГ, АВБбШв, ВБбШв |
3 |
– |
АВВГ |
5, 6 |
|
ВВГ |
1.5 - 25 |
|
АВВГ |
5 |
2.5 - 35 |
