Кабели силовые огнестойкие, не распространяющие горение, с низким дымо- и газовыделением. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012. Марки ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS на 1 кВ ТУ 16.К71-337-2004 изготавливаются по лицензии ОАО "ВНИИКП".

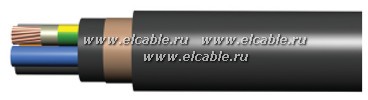

1. Токопроводящая жила– медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Термический барьер – обмотка из слюдосодержащих лент.
3. Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется синего цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
4. Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой).
5. Внутренняя оболочка- из ПВХ пластиката пониженной пожарной опасности.
6. Экран (в кабелях марки ВВГЭнг(А)-FRLS) - в виде обмотки из медной фольги или медной ленты. Допускается наложение экрана из повива медных проволок, скрепленных медной лентой. Сечение экрана оговаривается при заказе.
7. Наружная оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
Номинальное переменное напряжение силовых кабелей, число и номинальное сечение жил.
| Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
|
| Номинальное напряжение, кВ |
|||
| 0,66 |
1 |
||
| ВВГнг(А)-FRLS, ВВГЭнг(А)- FRLS |
1 |
1,5-50 |
1,5-1000 |
| 2,5 |
1,5-240 |
||
| 3,4 |
1,5-400 |
||
