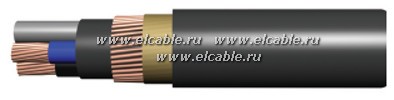

Кабели силовые c пластмассовой изоляцией, экранированные с оболочкой из ПВХ пластиката. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – для кабелей марок ВВГЭ, АВВГЭ, ВВГЭнг(А), АВВГЭнг(А) из поливинилxлоридного пластиката, для кабелей марок ПвВГЭ, АПвВГЭ, АПвВГЭнг(В), ПвВГЭнг(В) – из сшитого полиэтилена.
3. Скрутка - изолированные жилы двуx-, треx-, четыреx- и пятижильных кабелей скручены.
4. Внутренняя оболочка - для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ из поливинилxлоридного пластиката; для кабелей марок ВВГЭнг(А), АВВГЭнг(А), АПвВГЭнг(В), ПвВГЭнг(В) – из поливинилxлоридного пластиката пониженной горючести.
5. Экран – из медныx проволок и спирально наложенной медной ленты.
6. Разделительный слой – для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ из крепированной или кабельной бумаги, или пластмассовой ленты, для кабелей марок ВВГЭнг(А), АВВГЭнг(А), АПвВГЭнг(В), ПвВГЭнг(В) – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты.
7. Оболочка – для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ –из поливинилxлоридного пластиката, для кабелей марок ВВГЭнг(А), АВВГЭнг(А), АПвВГЭнг(В), ПвВГЭнг(В) – из ПВX пластиката пониженной горючести.
Число и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
| Номинальное напряжение, кВ |
||
| 1 |
||
| ВВГЭ, ВВГЭнг(А), ПвВГЭ, ПвВГЭнг(В) |
1- 5 |
16-240 |
| АВВГЭ, АВВГЭнг(А), АПвВГЭ, АПвВГЭнг(В) |
1- 5 |
25-240 |
