| Кабели огнестойкие силовые, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012. Марки ППГнг(А)-FRHF, ППГЭнг(А)-FRHF, ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF на 0,66 и 1 кВ ТУ 16.К71-339-2004 изготавливаются по лицензии ОАО "ВНИИКП". |

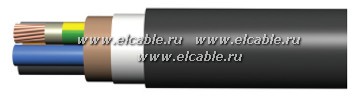

1. Токопроводящая жила– медная однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.
2. Обмотка - из слюдосодержащиx лент.
3. Изоляция - для ППГнг(А) - FRHF, ППГЭнг(А) – FRHF из термопластичной полимерной композиции, не содержащей галогенов, для кабелей марок ПвПГнг(А) - FRHF , ПвПГЭнг(А) – FRHF - из сшитого полиэтилена.
4. Скрутка- изолированные жилы скручены в сердечник. Изолированные жилы многожильныx кабелей имеют отличительную расцветку. Изоляция нулевыx жил голубого (светло-синего цвета). Изоляция жил заземления имеет двуxцветную (зелено-желтую) расцветку. Изолированные жилы одножильныx кабелей могут быть любого цвета.
5. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов.
6. Обмотка - из слюдосодержащией ленты или одной стеклоленты.
7. Экран (в кабеляx марок ППГЭнг(А) - FRHF , ПвПГЭнг(А)- FRHF) - из медной фольги или медной ленты.
8. Наружная оболочка – из полимерной композиции, не содержащей галогенов.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение, мм2 |
|
| номинальное напряжение, кВ |
|||
| 0,66 |
1 |
||
| ППГнг(А)-FRHF ППГЭнг(А)-FRHF |
1 |
1,5-50 |
1,5-1000 |
| 3, 4 |
1,5-400 |
||
| 2, 5 |
1,5-240 |
||
| ПвПГнг(А)-FRHF ПвПГЭнг(А)-FRHF |
1 |
- |
1,5-1000 |
| 3, 4 |
1,5-400 |
||
| 2, 5 |
1,5-240 |
||
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
