Кабели силовые, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

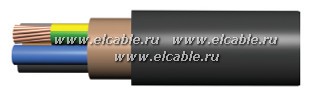

1 . Токопроводящая жила - медная одно- или многопроволочная соответствует классу 1или 2 по ГОСТ 22483.
2.Изоляция – для кабеля марки ПвПГнг(А)-HF из сшитого полиэтилена, для кабелей остальных марок - из полимерной композиции, не содержащей галогенов.
3.Скрутка - изолированные жилы скручены в сердечник. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил синего цвета. Изоляция жил заземления имеет двухцветную (зелено-желтую) расцветку.
4.Внутренняя оболочка –из полимерной композиции, не содержащей галогенов.
5.Обмотка - для кабелей марки ПвПГнг(А) – HF с токопроводящими жилами сечениемот 50 мм2 и выше из слюдосодержащей ленты или одной стеклоленты.
6. Экран (для кабелей марки ППГЭнг(А)-HF) – из медных лент.
7. Броня – для кабелей марок ПБПнг(А) – HF - из двух стальных оцинкованных лент.
8. Наружная оболочка – из полимерной композиции, не содержащей галогенов.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
|
Номинальное напряжение, кВ |
|||
0,66 |
1 |
||
ППГнг(А)-HF, ППГЭнг(А)-HF |
1 |
1,5-50 |
1,5-1000 |
2,5 |
1,5-240 |
||
3,4 |
1,5-400 |
||
ПБПнг(А)- HF |
1* |
- |
10-(625) 630 |
2,5 |
2,5-50 |
2,5-240 |
|
3,4 |
2,5-400 |
||
ПвПГнг(А)- HF |
1 |
1,5-1000 |
|
2,5 |
1,5-240 |
||
3,4 |
1,5-400 |
-*одножильные бронированные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
