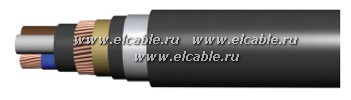

| Кабели силовые с пластмассовой изоляцией, экранированные, бронированные, с оболочкой из ПВХ пластиката или поливинилхлоридных композиций пониженной пожарной опасности. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012. |
1. Токопроводящая жила– медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – для кабелей марок ВЭБШв, АВЭБШв, ВЭБШвнг(А), АВЭБШвнг(А) - из поливинилxлоридного пластиката, для кабелей марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS – из поливинилхлоридного пластиката пониженной пожарной опасности, для кабелей марок ПвЭБШв, АПвЭБШв, ПвЭБШвнг(В), АПвЭБШвнг(В), ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS –из сшитого полиэтилена.
3. Скрутка - изолированные жилы двуx-, треx-, четыреx- и пятижильных кабелей скручены.
4. Внутренняя оболочка - для кабелей марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв- из поливинилxлоридного пластиката; для кабелей марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В)– из поливинилxлоридного пластиката пониженной горючести, в кабелях марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из поливинилхлоридного пластиката пониженной пожарной опасности.
5. Экран – из медныx проволок и спирально наложенной медной ленты.
6. Разделительный слой – для кабелей марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв из крепированной или кабельной бумаги, или пластмассовой ленты, для кабелей марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В), ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты.
7. Подушка– в кабелях марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв из поливинилхлоридного пластиката, в кабелях марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В) – из поливинилхлоридного пластиката пониженной горючести, в кабелях марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из поливинилхлоридных композиций пониженной пожарной опасности.
8. Броня– из двух стальных оцинкованных лент.
7. Защитный шланг– для кабелей марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв - из поливинилxлоридного пластиката; для кабелей марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В)– из поливинилxлоридного пластиката пониженной горючести, в кабелях марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из поливинилхлоридного пластиката пониженной пожарной опасности.
Число и номинальное сечение токопроводящих жил кабелей:
| Марка кабеля |
Число жил |
Номинальное сечение токопроводящих жил, мм2 |
| ВЭБШв, ПвЭБШв, ВЭБШвнг(А), ПвЭБШвнг(В), ВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS |
1, 2 ,3, 4, 5 |
16-240 |
| АВЭБШв, АПвЭБШв, АВЭБШвнг(А), АПвЭБШвнг(В) АВЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS |
1, 2, 3, 4, 5 |
25-240 |
