Комбинированные и молниезащитные разрядники

Разрядники служат для защиты электрических сетей и прочего электрического оборудования от перенапряжений. Восновном, они состоят из сопротивлений, зависимых от напряжения и/или искровых разрядников. Оба элемента могут быть подключены последовательно или параллельно, а также использоваться по отдельности.

Согласно DIN EN 61643-11, средства защиты от перенапряжений ОБО Беттерманн подразделяются на 3 типовых класса: тип 1, тип 2 и тип 3 (ранее B, C и D). В этих нормах указаны строительные предписания, а также требования и меры контроля для разрядников, применяемых в сетях переменного тока с номинальным напряжением до 1000 В и номинальной частотой 50 - 60Гц. Данная классификация позволяет сделать выбор разрядников в соответствии с различными требованиями по месту установки, уровню защиты и допустимого тока. Обзор зональных переходов приведен в таблице ниже. В ней также указано, какие устройства защиты от грозовых перенапряжений должны применяться для силовых сетей.

Вы можете купить устройства защиты от перенапряжений в интернет-магазинах наших партнёров: это выгодные цены, немецкое качество ОБО Беттерманн и высокий уровень сервиса.

Зональный переход	Защитное устройство и его тип	Пример продукта
0 B --> 1	Устройства для молниезащитного уравнивания потенциалов согласно DIN VDE 0185-3 при прямых или близких ударах молнии. устройства (разрядники) типа 1 (класс I, класс требований B), например MC50-B; максимальный уровень защиты в соответствии со стандартом: 4 кВ; установка, например, в главном распределителе/на входе в здание.	MCD  Арт. №: 5096 87 9
1 --> 2	Устройства защиты от перенапряжений согласно DIN VDE 0100-443; при перенапряжениях, попадающих в здание по силовым сетям, возникших в результате удаленных ударов молнии или коммутационных процессов. устройства (разрядники) типа 2 (класс II, класс требований C), например V20-C; максимальный уровень защиты согласно стандарту: 2,5 кВ; установка, например, в распределителе тока или во вторичном распределителе.	V20  Арт. №: 5094 65 6
2 --> 3	Устройства для защиты от перенапряжений нестационарных потребителей в розетках и местах электропитания. устройства (разрядники) типа 3 (класс III, класс требований D), например, высокочувствительное устройство защиты FC-D; максимальный уровень защиты согласно стандарту: 1,5 кВ; установка, например, у конечного потребителя.	FC-D  Арт. № 5092 80 0

Для оптимальной грозозащиты зданий и от перенапряжений силовых сетей применяются комбинированные и молниезащитные разрядники следующих типов:

• Тип 1: молниезащитные разрядники отводят ток прямого удара молнии и ограничивают остаточное напряжение (рекомендуются для применения в промышленных условиях).
• Тип 1+2: комбинированные блоки защиты от воздействия тока молнии и перенапряжений (комбинированные разрядники рекомендуются для защиты офисных, административных и жилых помещений).
• Тип 2: разрядники для защиты от перенапряжений в электрических системах. Разрядники устанавливаются перед устройствами дифференциальной защиты (RCD), т. к. в противном случае отведенный импульсный ток распознается как ток утечки, и цепь тока прерывается.
• Тип 2+3: разрядники для ограничения перенапряжений преимущественно рядом с оконечным устройством. Рекомендуется установка в корпусе вторичного распределительного устройства.
• Тип 3: разрядники для защиты от коммутационных перенапряжений, главным образом, в электрических цепях оконечных устройств. При поперечных перенапряжениях импульсный ток не проводится против провода PE, поэтому устройство RCD не интерпретирует его как ток утечки.

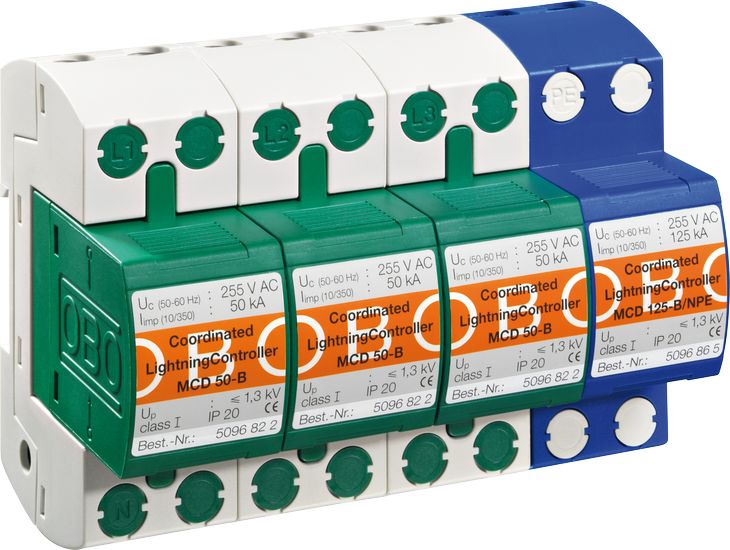

Разрядники Тип 1

Комбинированные разрядники 255 В для сетей TN-S, TT, TN, TN-C. Устройства устанавливаются в области перед счетчиком. Рекомендуются для защиты промышленных установок в комбинации с системами молниезащиты классов I – IV.

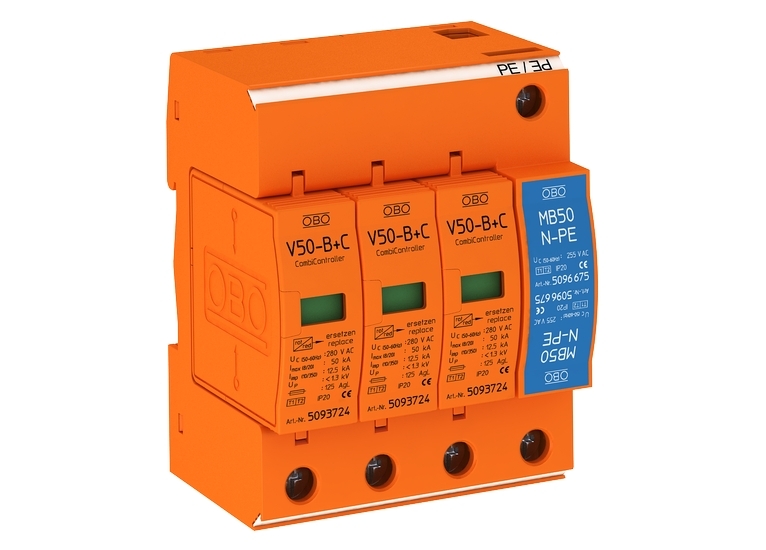

Разрядники Тип 1+2

Комбинированные разрядники 280 В, 150 В и 385 В для сетей TN, TT, TN-C, универсальные комплекты защиты. Устройства характеризуются высокой токоотводящей способностью, с оптической и дистанционной индикацией функций. Рекомендуются для установки в зданиях с системой молниезащиты.

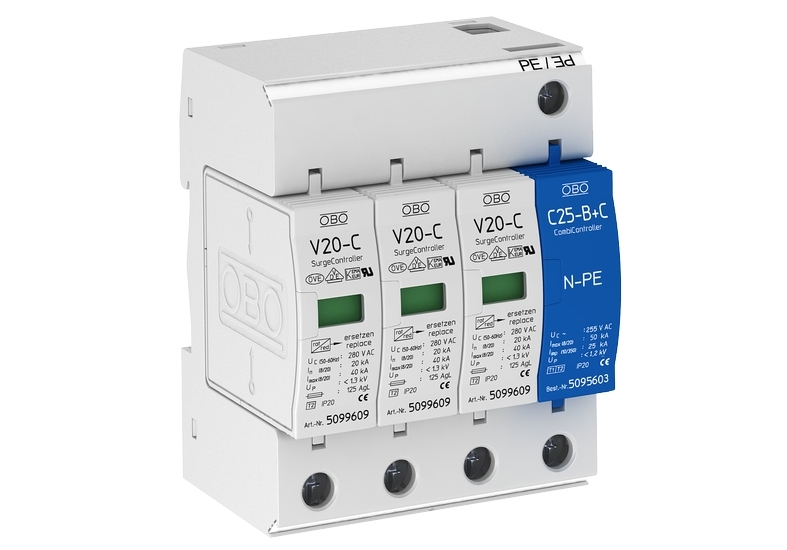

Разрядники Тип 2

Устройства защиты от перенапряжений 150 В, 280 В, 385 В, 550 В, 400/690 В для сетей TN и TT. Штекерные устройства с высокой токоотводящей способностью, с оптической и дистанционной сигнализацией функций.

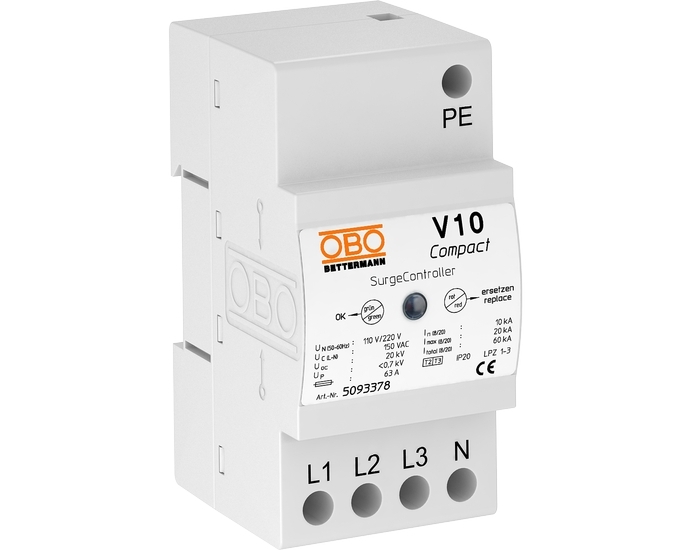

Разрядники Тип 2+3

Модуль защиты от перенапряжений 280 В и 320 В, готовые комплекты защиты. Компактные модульные устройства с термическим и динамическим предохранителями, с оптической индикацией функций.

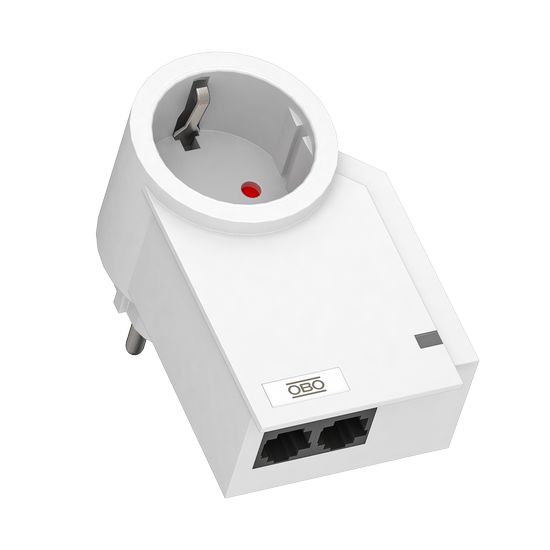

Разрядники Тип 3

Высокочувствительные сетевые устройства штекерного исполнения для защиты телекоммуникационных систем. В зависимости от исполнения разрядники типа 3 рекомендуются для установке непосредственно на оконечном устройстве, в монтажной коробке или в корпусе распределительного устройства.

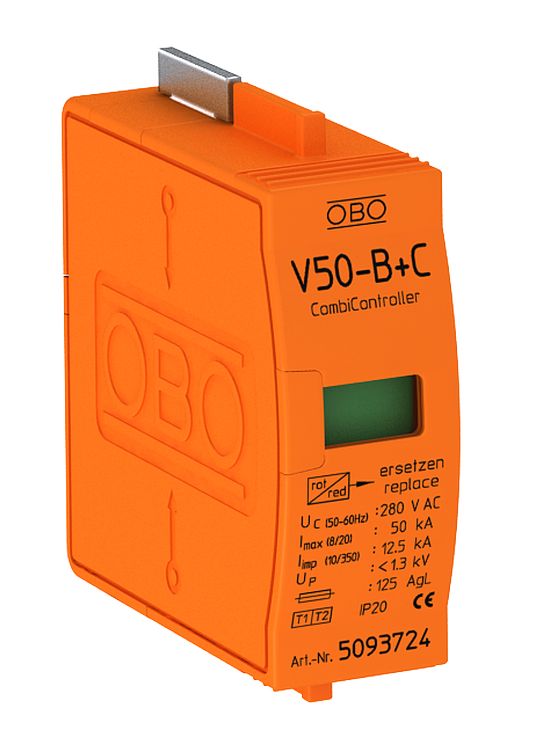

Аксессуары для разрядников

Широкий выбор разнообразных аксессуаров для разрядников и комбинированных утсройств: основания и вставки разрядников, соединительные перемычки и мн. др.
